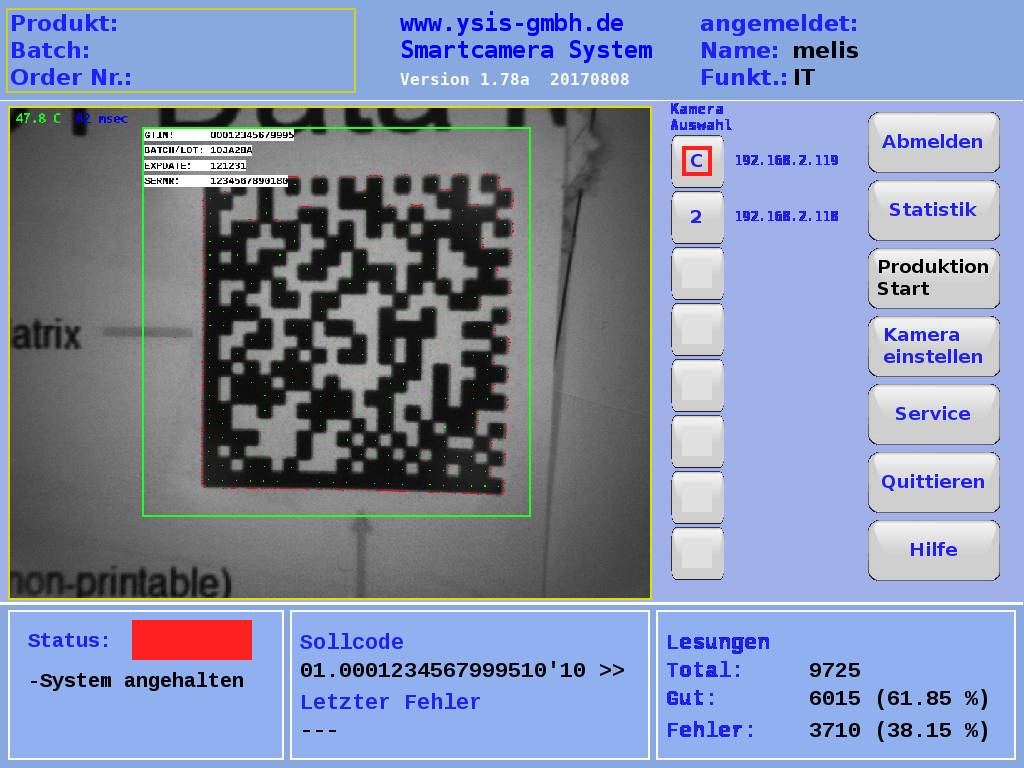

Beginnen wir mit dem Hauptmenü


grafik_hauptmenue






















Hier finden Sie alles, was nötig ist um ein eine einfache Qualitätsprüfung zu konfigurieren:

- Unter An-und Abmelden können sich verschiedene Benutzer in das System einloggen. Diesen können auch unterschiedliche Rechte     zugewiesen werden. Auf Wunsch kann das System so konfiguriert werden, daß automatisch ein Standardbenutzer beim hochfahren angemeldet ist.

- Unter Statistik können die aktuellen Leseergebnisse abgerufen werden

- Produktion Start und Stop startet den Produktionsbetrieb oder hält ihn gegebenenfalls an.

- Unter Kamera einstellen finden Sie bereits vorkonfigurierte einfache Einzellösungen.

- Unter Service können die Systemparameter sowie die Vorgabeparameter eingestellt werden. Hier können auch komplexe Produkte eingerichtet werden.

- Quittieren. Damit werden Fehler während des Produktionsbetriebs bestätigt

- Hilfe bietet eine interaktive Hilfe an.

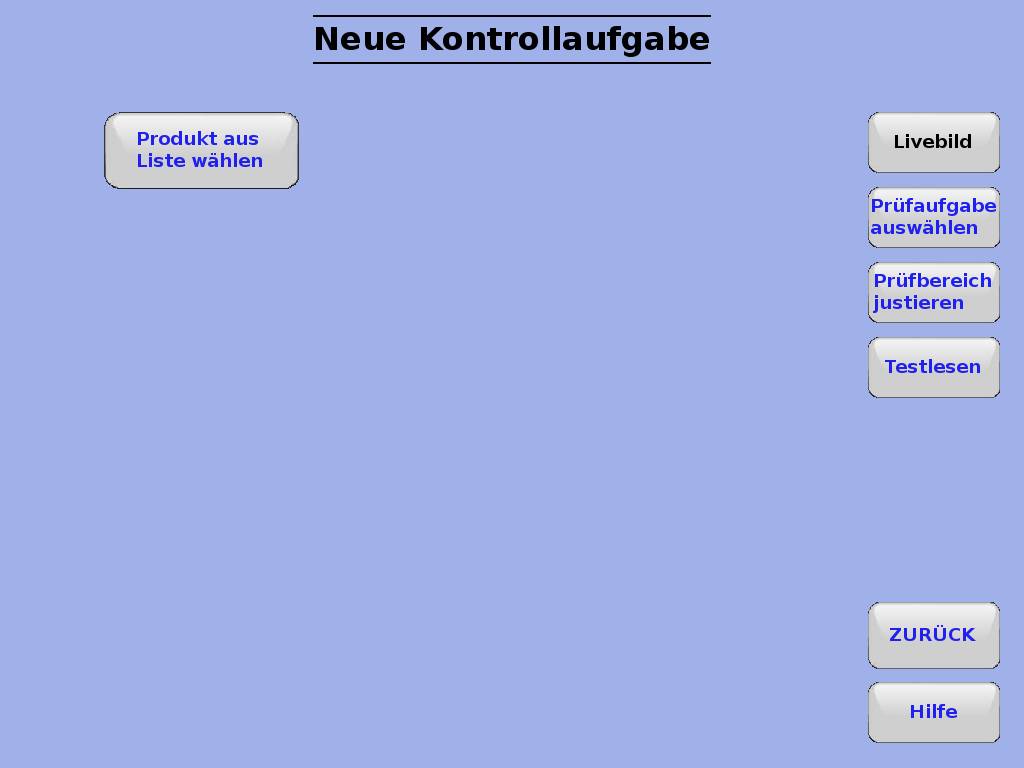

Weiter geht es mit den einfachen Prüfungen

grafik_kameraeinstellungen


Diese Seite bietet Ihnen zwei Möglichkeiten an:

- Sie können ein fertiges Produkt, d.h. eine komplexe voreingestellte Prüfung auswählen
Was hierunter zu verstehen ist, darauf wird später eingegangen.

- Sie können eine einfache Einzelprüfung auswählen und sofort das Ergebnis d.h. die korrekte Einstellung testen.




Beispiel Einzelprüfung

Einzelpruefung


Wir entscheiden uns für eine Flächenkontrolle und wählen diesen Menüpunkt aus.
Danach werden die Flächentoleranzen erfragt, etwa so:

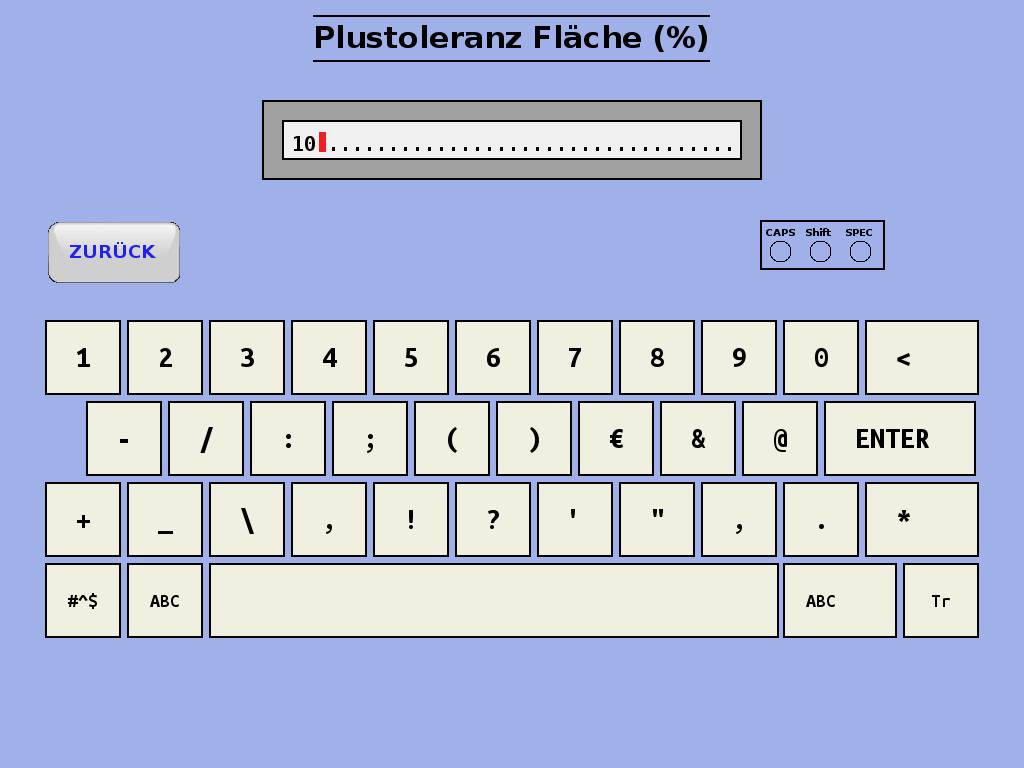

Toleranz eingeben



Toleranzen

- Die Eingabe erfolgt wahlweise über

    - Tastatur
    - Maus
    - Ein Touch-Screen

Als nächstes müssen der zu die Schwelle für die Binarisierung und der zu Prüfende Bereich festgelegt werden.

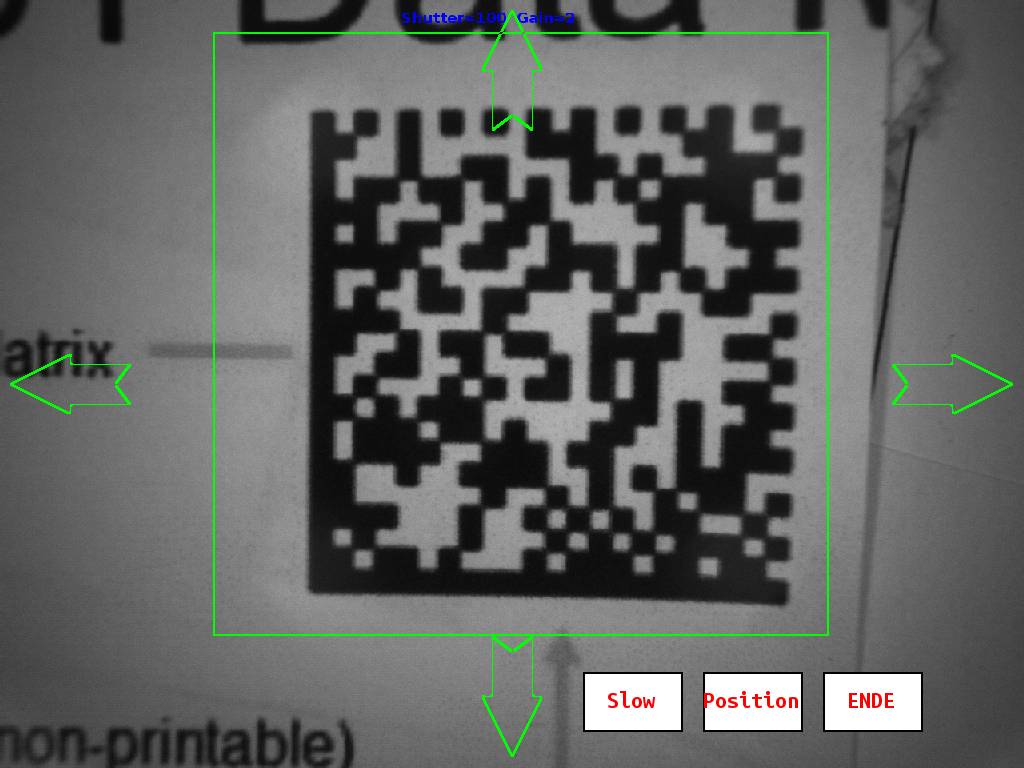

Prüfbereich festlegen




Prüfbereich

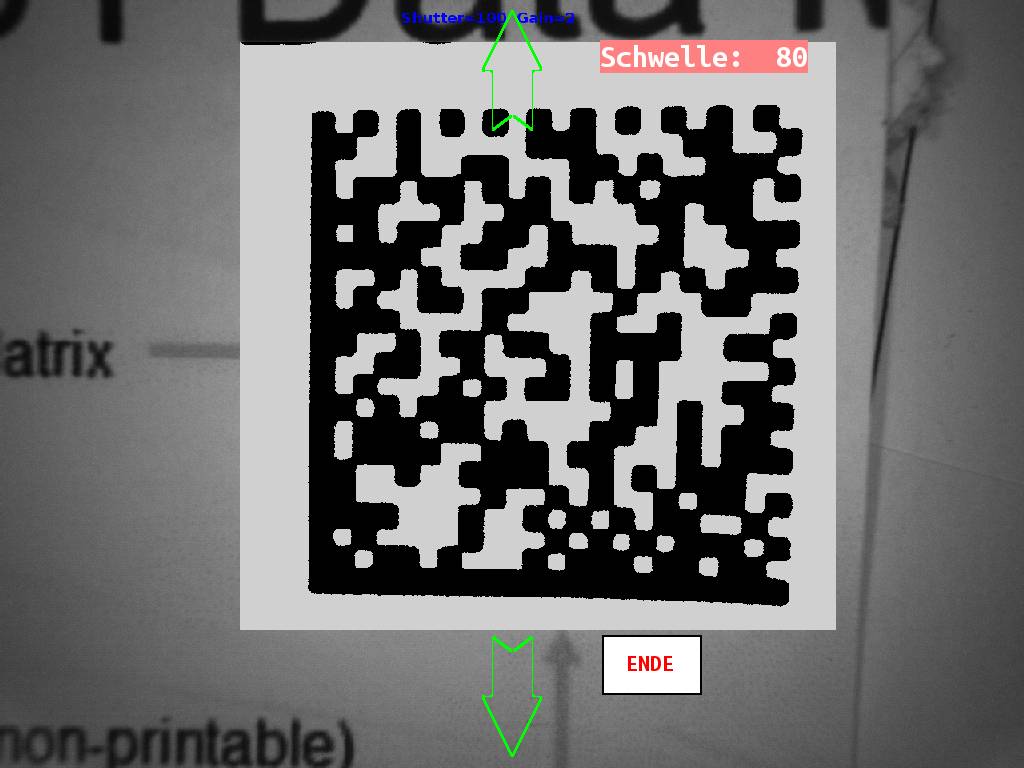

Grauwertschwelle festlegen

Schwelle


Danach kann getestet werden, ob auch alles wie gewünscht funktioniert.

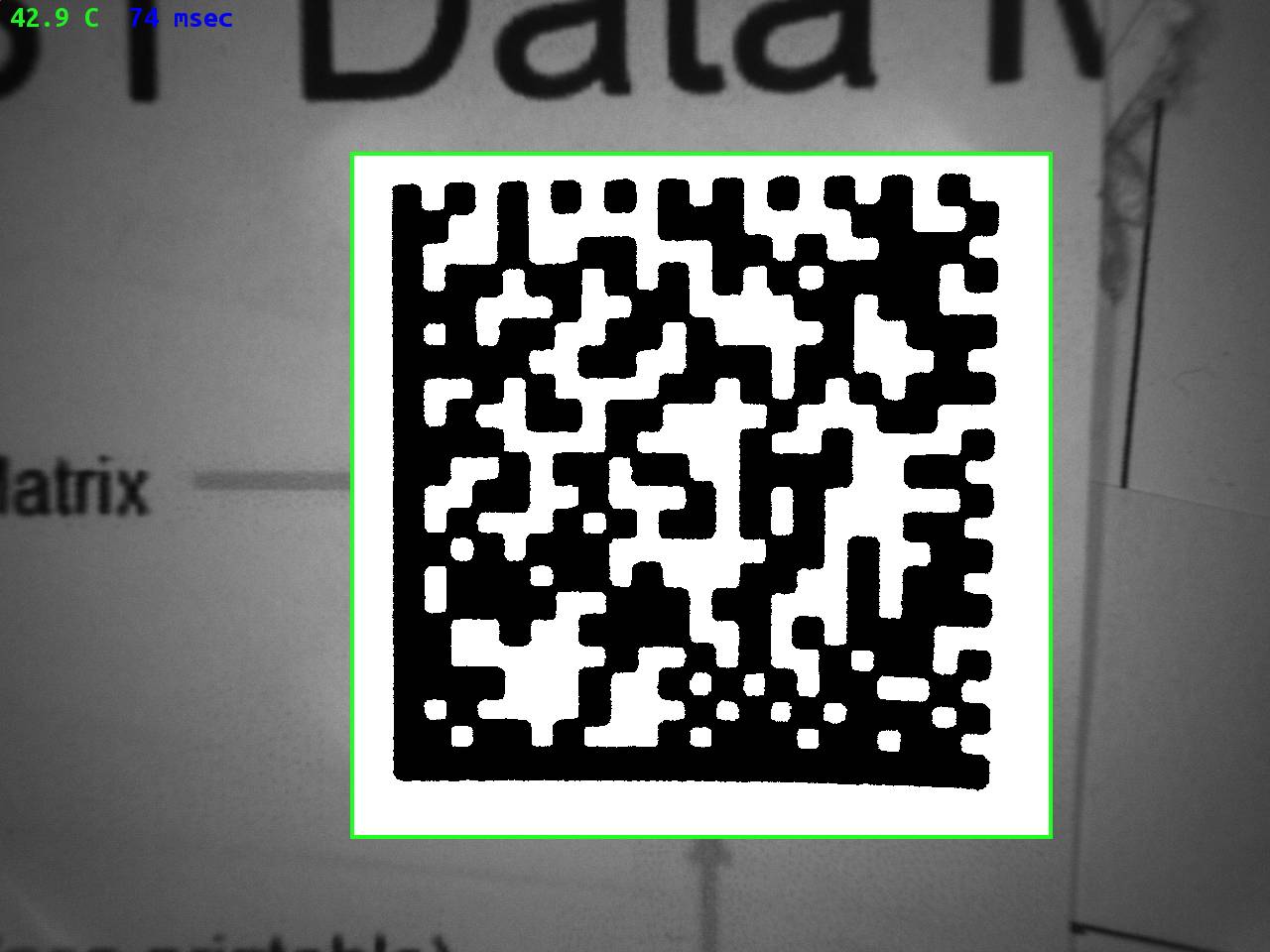

Testlauf mit Gut-Ergebnis


Testlauf

Die Umrandung ist in diesem Fall Grün, d.h. es wurde ein Gut-Ergebnis gelesen.
Bei einem Schlecht-Ergebnis ist die Umrandung Rot.

Sämtliche anderen Prüfungen in diesem Bereich folgen in etwa demselben Schema.
Z.B. bei Codes wird zuerst die Codesorte erfragt, danach der Sollcode. Anschliessend wird der Lesebereich festgelegt.

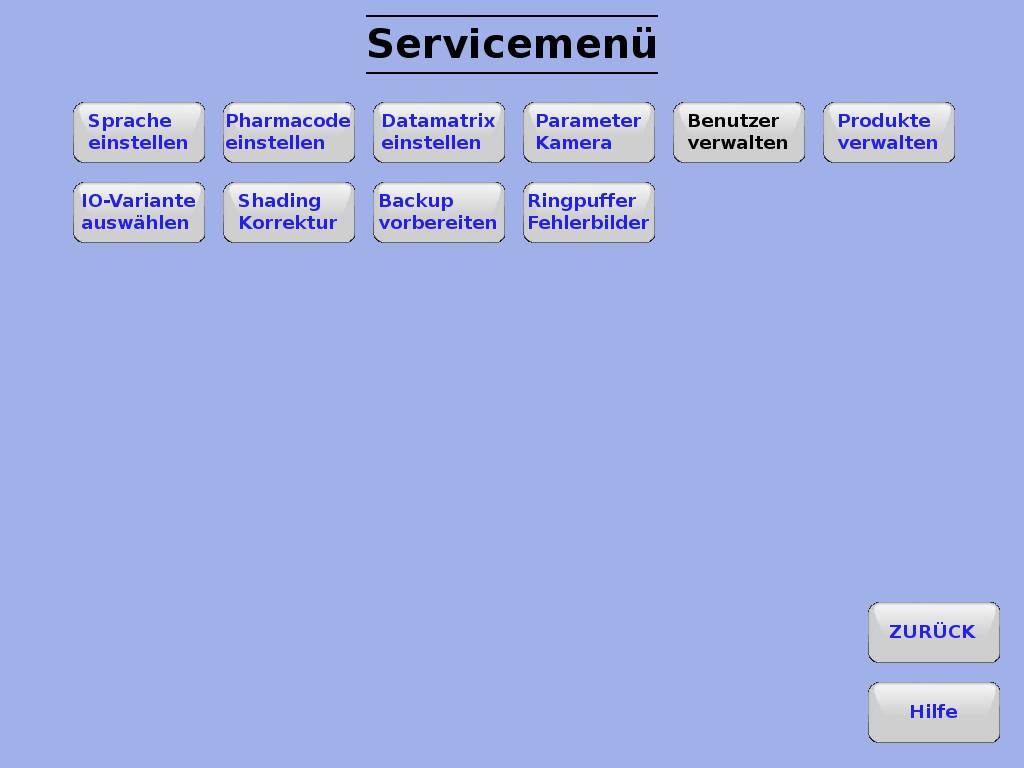

Systembereich 'Service'


Servicemenue

In diesem Bereich sind verschiedenen Einstellungen möglich.
Z.B. kann das System mit eine Shading-Korrektur betrieben werden. Es können bis zu zehn Fehlerbilder in einem Ringpuffer gespeichert werden.
Ebenso können verschieden Benutzer mit unterschiedlichen Zugriffsrechten angelegt werden.
Diese Einstellungen können alle dem handbuch entnommen werden und sind für die Demonstration an dieser Stelle wenig von Bedeutung.

Interessanter ist allerding der Bereich: Produkte verwalten
