Produkte verwalten

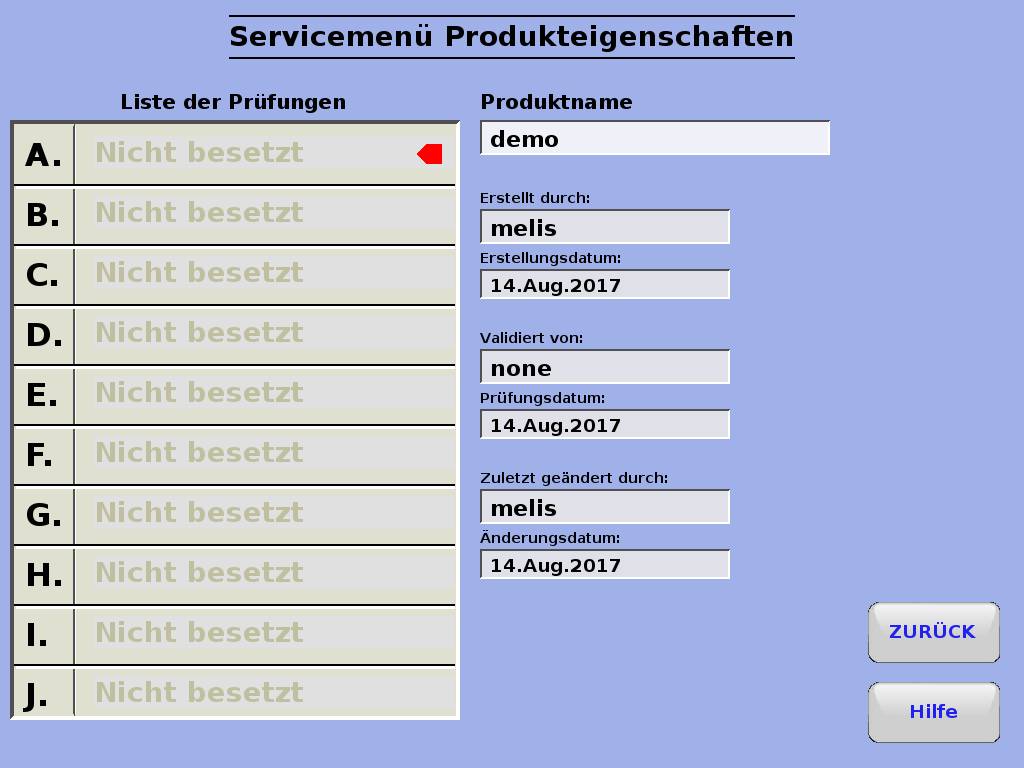

Leeres Produkt

Nach Auswahl eines neuen Produktes erscheint zunächst eine leere Prüfliste.
In diese können nun verschiedene Prüfungen eingefügt werden. Diese Prüfungen sind vorher festgelegt und die Liste der Prüfungen kann auf Wunsch des Kunden erweitert werden.

An dieser Stelle soll ein Beispielprodukt angelegt werden. Es soll ein EAN13-Code und seine Beschriftung verifiziert werden

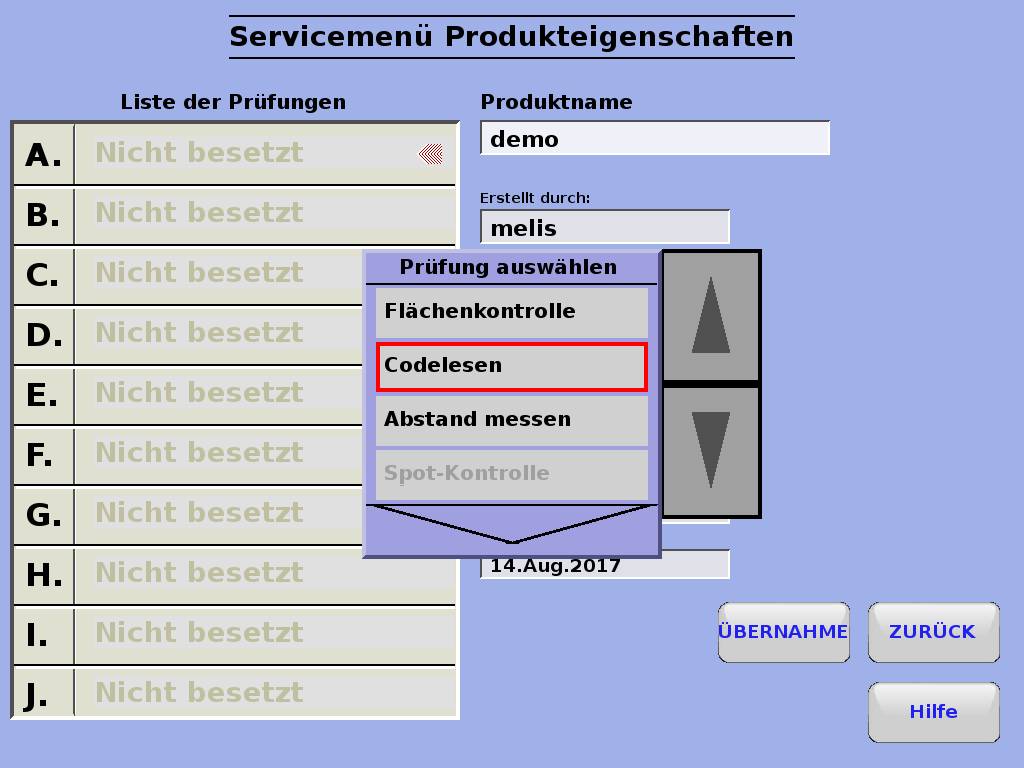

1. Schritt:  Prüfung auswählen

Codelesen auswahlen

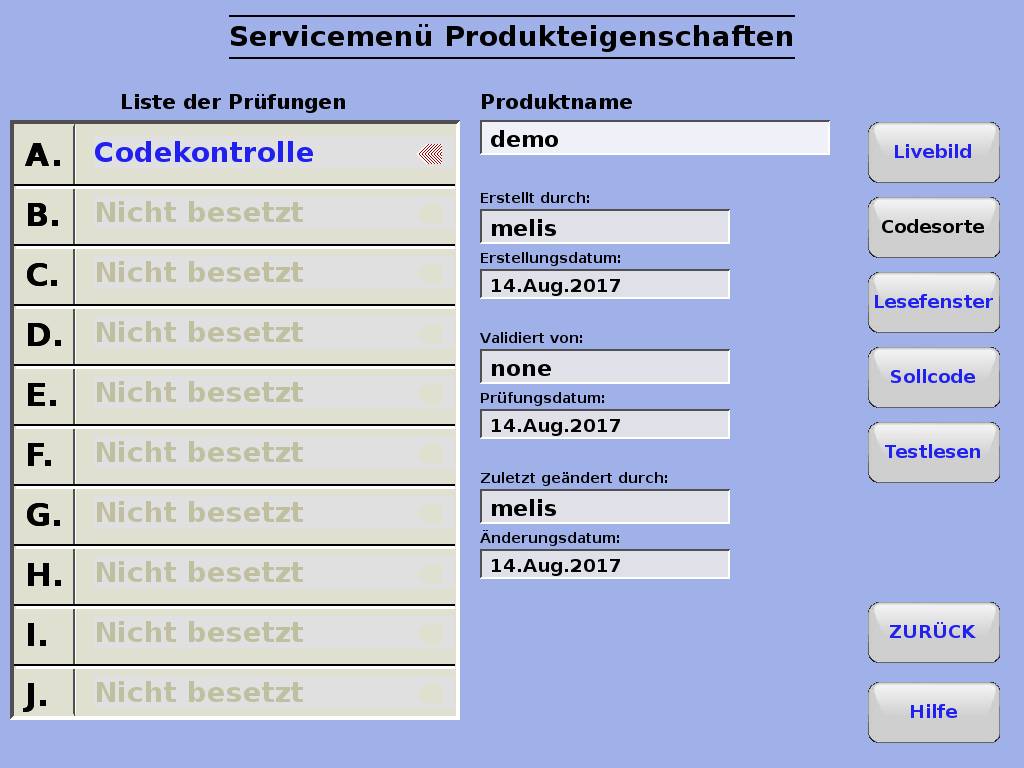

Die Prüfung wurde jetzt in die Prüfliste übernommen


Pruefliste_ein_befehl

Das Programm hat nun die Prüfung in die Prüfliste übernommen. Nun muß diese Prüfung 'Codekontrolle' eingestellt werden. Dazu wählt man zunächst die Codesorte

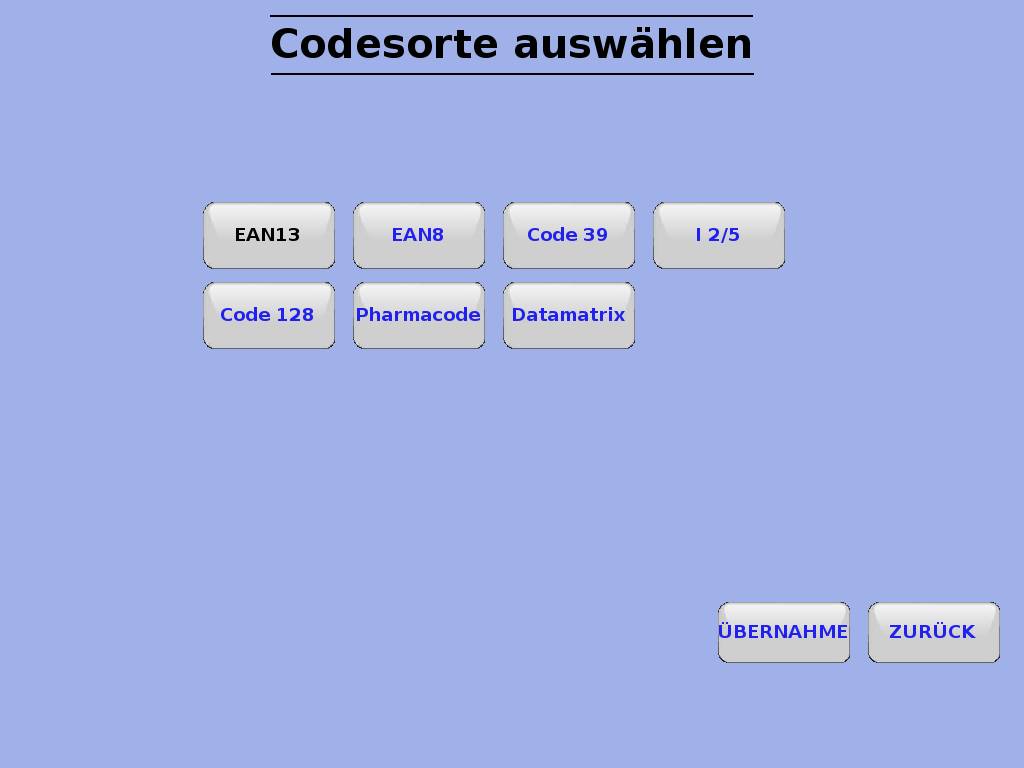

2. Schritt Codesorte auswählen

Codesorte wählen

Die Entscheidung fällt hier auf einen EAN13-Code. Im nächsten Schritt wird das Lesefenster, d.h. die "region of interest" festgelegt.
In den nachfolgenden Schritten werden dann noch das Lesefenster festgelegt und der Sollwert für den Code eingegeben.
Dies erfolgt in ähnlicher Weise, wie bei der Flächenkontrolle, was bereits demonstriert wurde.

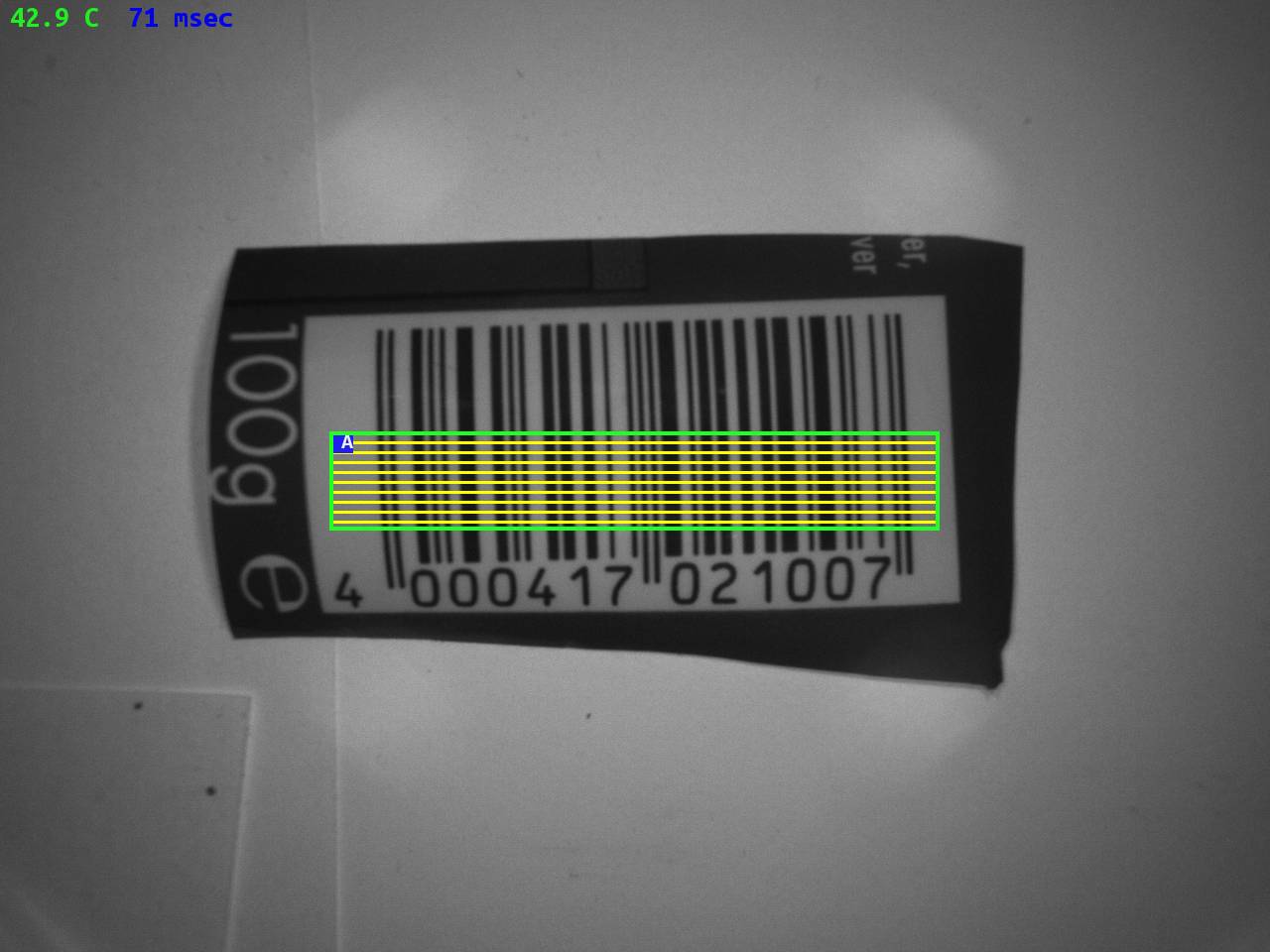

Testlesen EAN13

Das grüne Fenster zeigt an, daß bis hierher alles richtig gemacht wurde. Jetzt kann diese Einstellung wieder verlassen werden und man gelangt wieder in den Prüflisten-Editor.

Als naechstes soll dem Produkt eine weitere Prüfung hinzugefügt werden. Es soll die Schrift verifiziert werde.

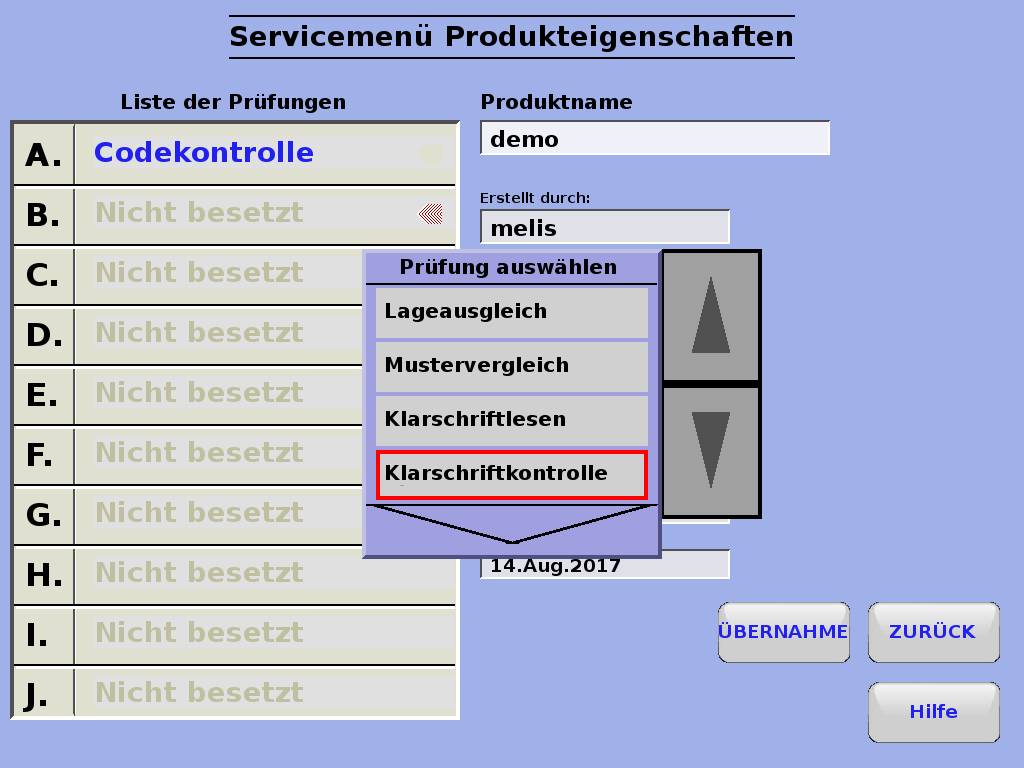

Schritt 1: Befehl 'Klarschriftkontrolle' anlegen

Befehl OCV

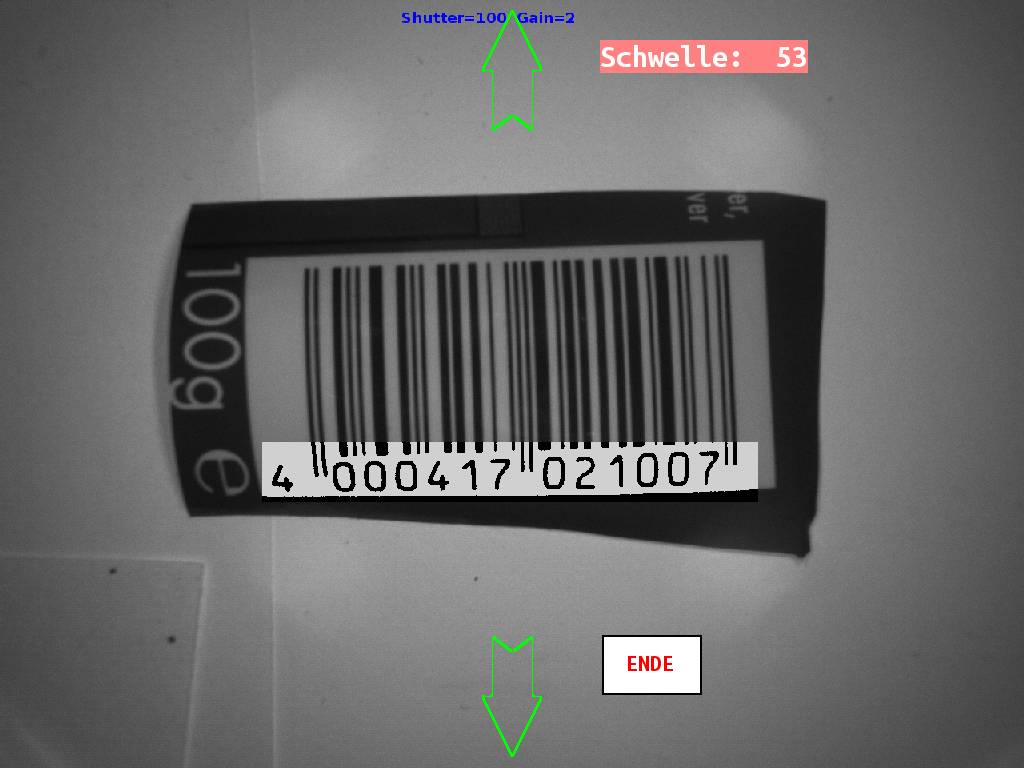

Schritt 2: Prüfbereich und Schwelle definieren, etwa so


Schwelle OCV

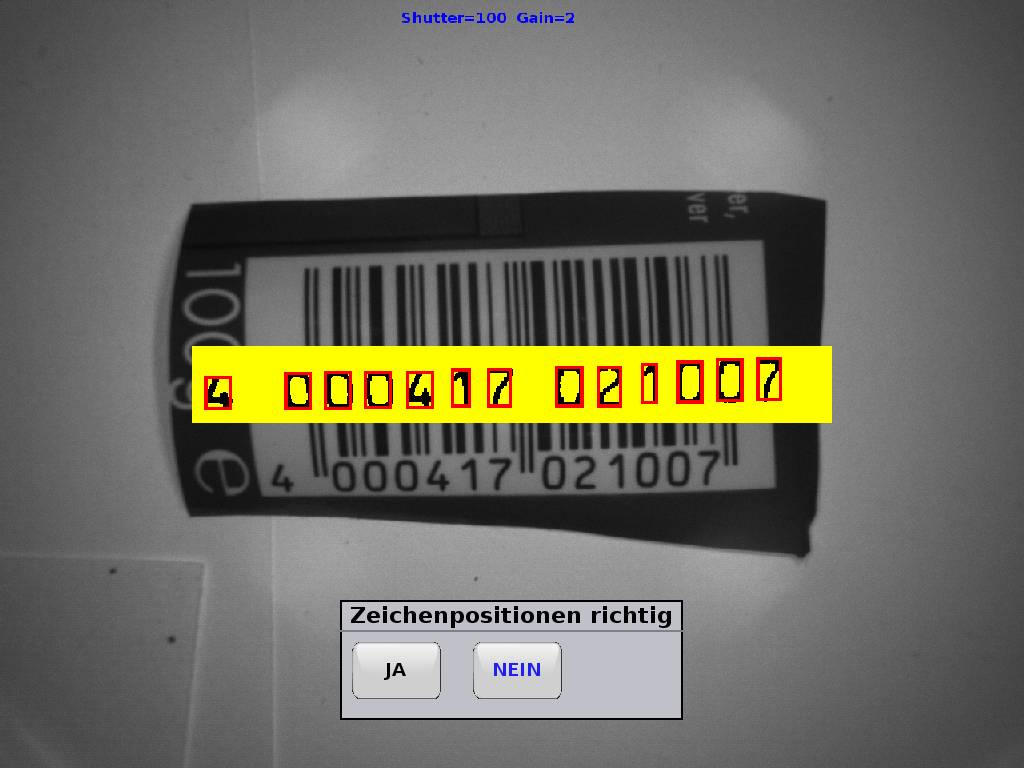

Schritt 3: Sollcode definieren

Sollcode OCV


Das System sucht danach eigenständig die Zeichen. Es muss dann einfach nur noch der Sollcode eingetippt werden.

Im nachfolgenden muß nun noch ein Zeichensatz angelegt werden. Bis zu diesem Zeitpunkt sind dem System nur Objekte, also Zeichen bekannt. Es fehlt allerdings noch deren Zuordnung zu den echten Zeichen, also ASCII-Werten.

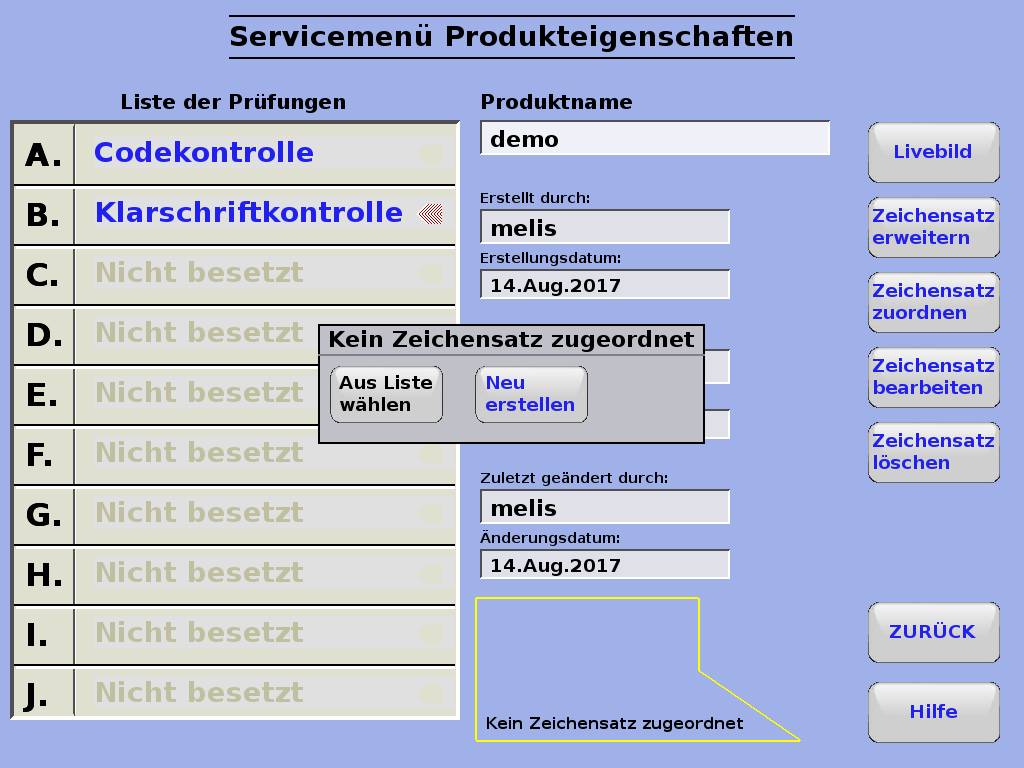

Schritt 4: Zeichensatz erstellen

Zeichensatz erstellen

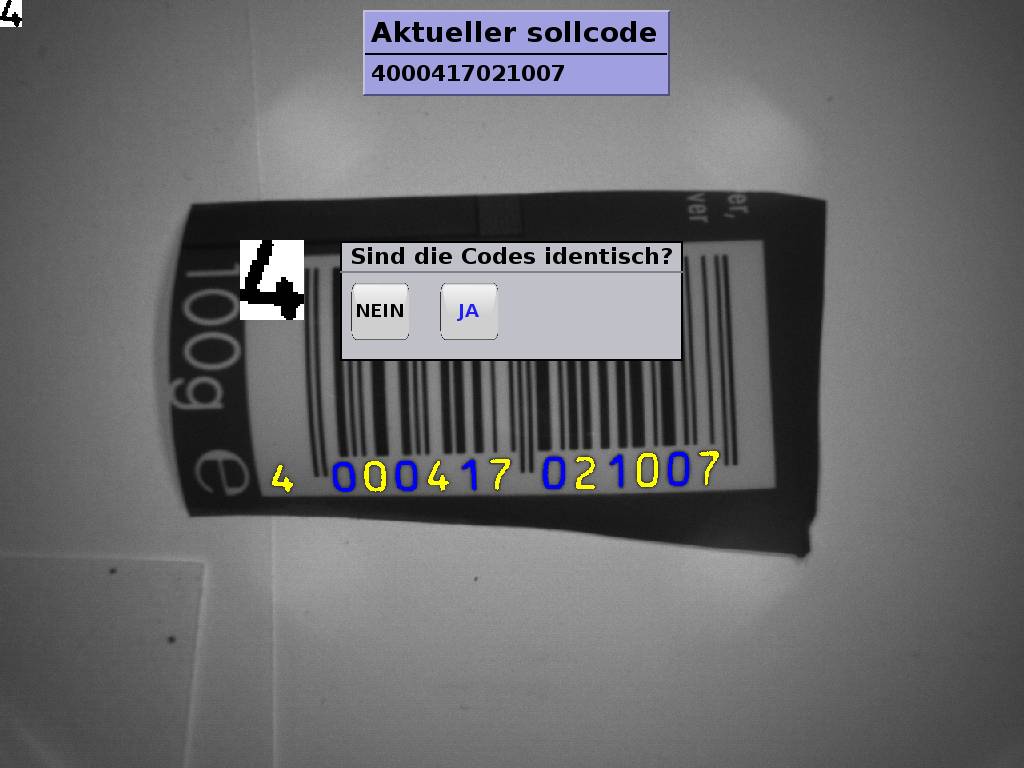

Schritt 5: Automatische Einlernen und gegenkontrolle

Automatisches einlernen

Die Zeichen werden automatisch erkannt und mit dem eingegebenen Sollcode in verbindung gesetzt. Wenn an dieser Stelle übernommen wird, dann sind diese Zeichen fest eingelernt.


Schritt 6: Eventuell die Zeichen kontrollieren

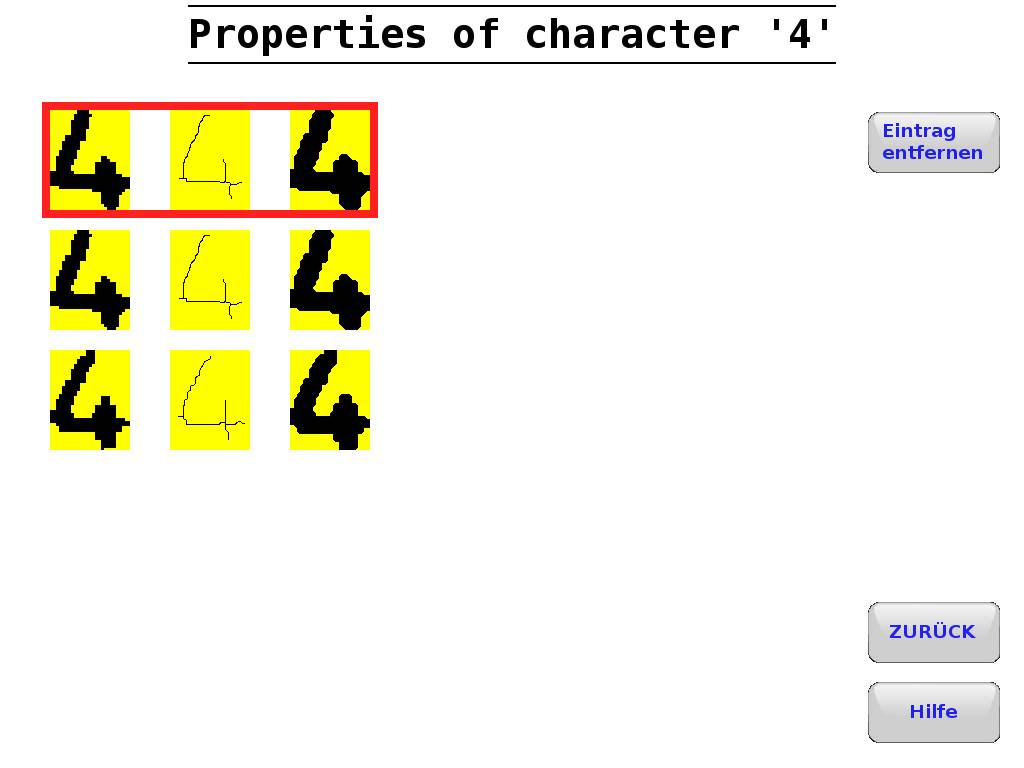

Zeichen anschauen


Dies ist ein Beispiel dafür, welche Vergleichsmuster für die Ziffer '4' hinterlegt wurden.

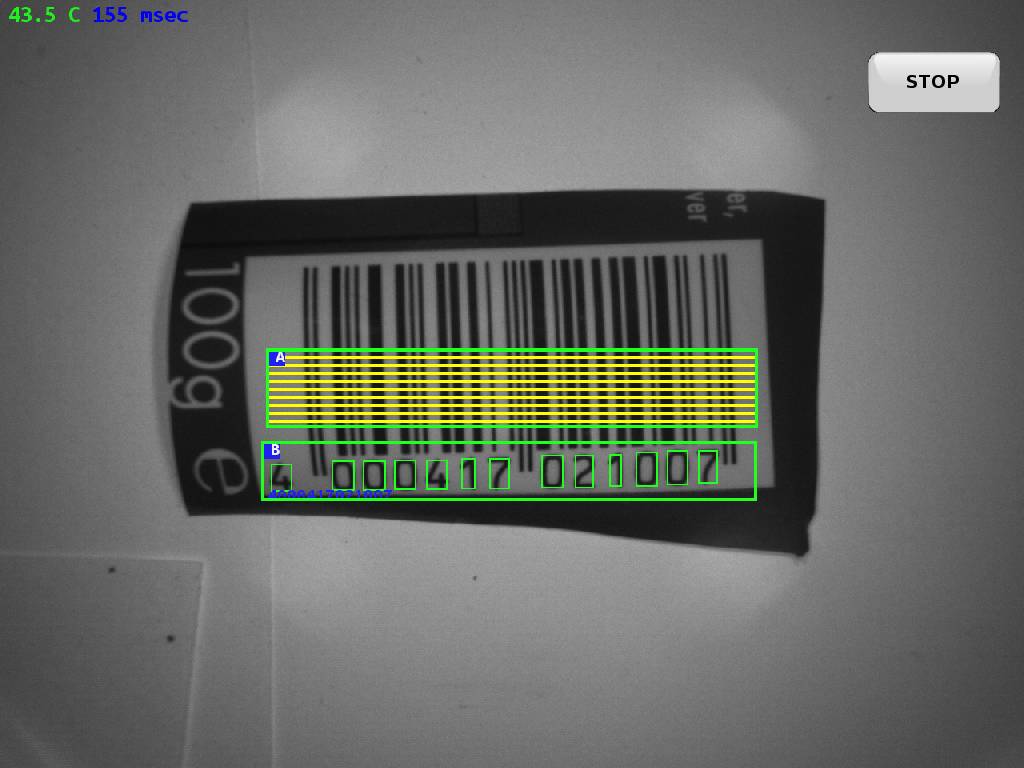

Zum Abschluss: Testlesen um das Prüfergebnis zu verifizieren


Testlesen Demo

Das Programm kontrolliert nun den EAN-Code und prüft, ob die Zeichen richtig sind.

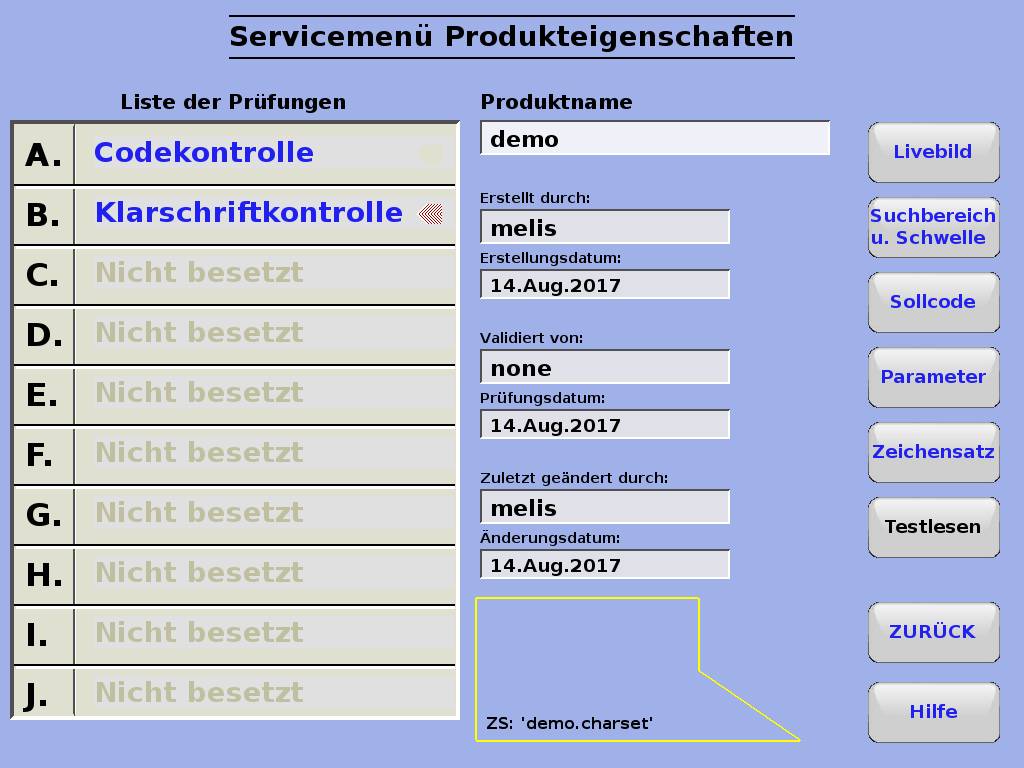

Das Produkt ist nun fertig eingelernt, die Prüfliste sieht nun so aus:


Demo Pruefliste Ende
